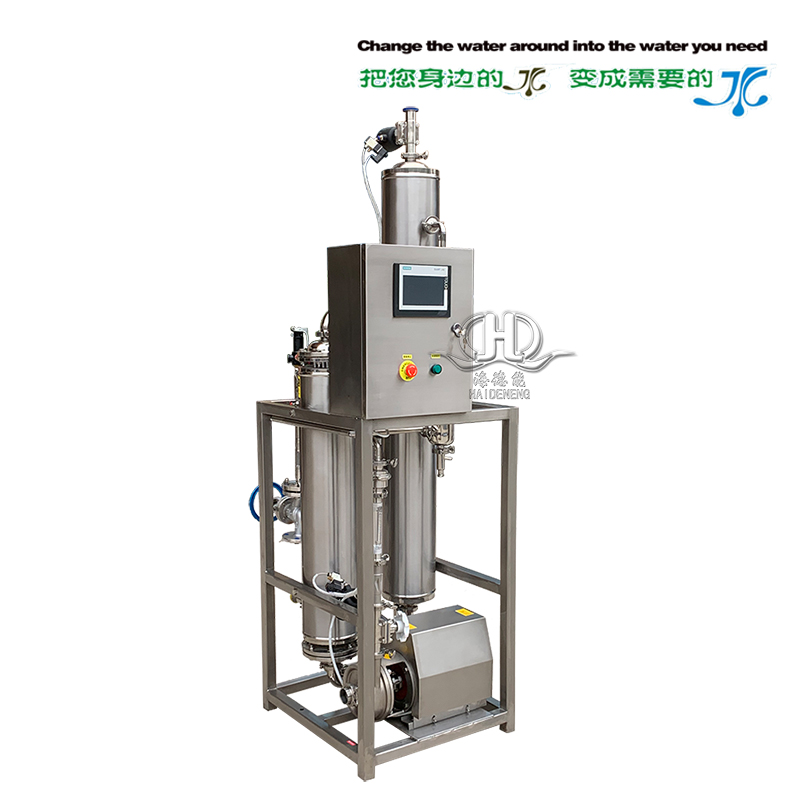

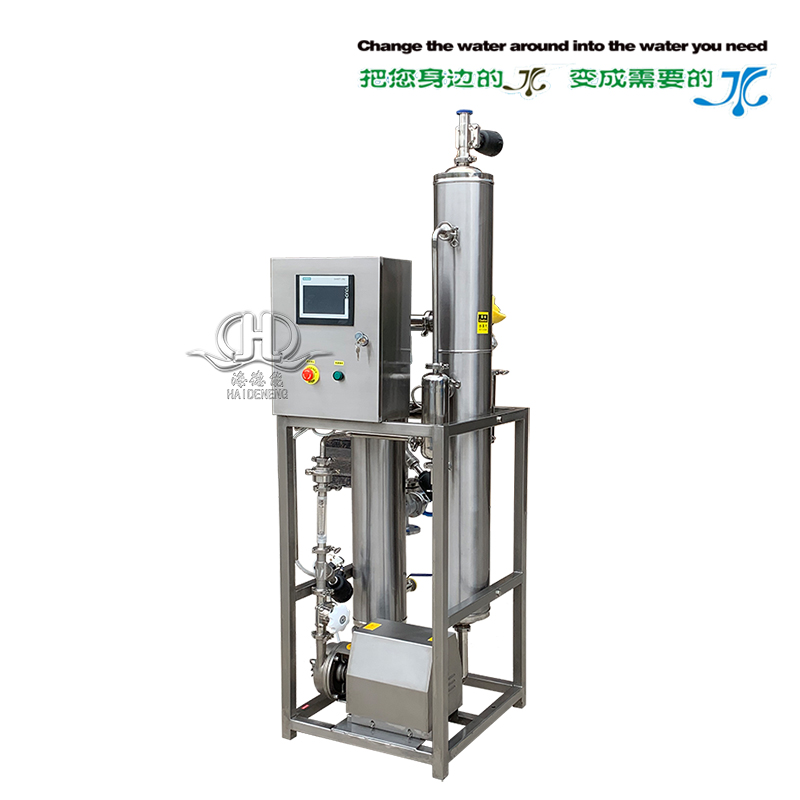

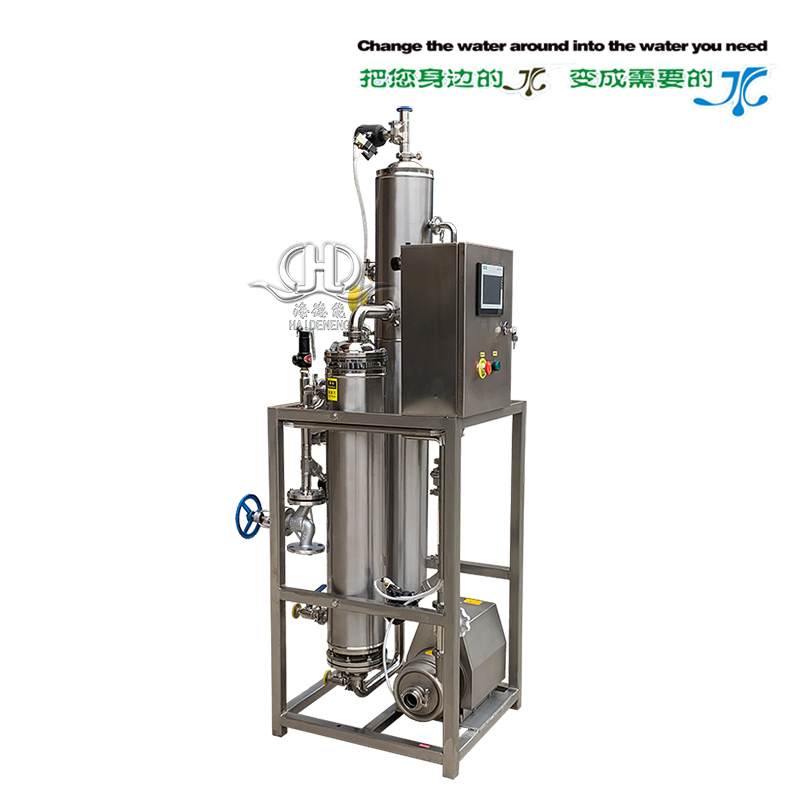

一．设备名称：蒸汽发生器
二．规格型号：HDNZF-100L
三．设备品牌：温州九游会老哥－WZHDN
四．产品描述：
原料水通过一个进料泵输送到除污染柱体和热交换器的管子一侧，液位由液位计控制。工业蒸汽或者加热水进入到热交换器后，将原料水加热到蒸发温度，并在两个柱体内部形成了强烈的热循环。纯蒸汽就会在蒸发器（除污染柱）中产生。蒸汽的低速和柱体的高度在重力作用下将会去除任何可能不纯净的小水滴。通过一个气动调节器调节工业蒸汽进汽阀门的开启度，纯蒸汽压力可以恒定维持在用户设定的压力值，范围在0-3bar之间。
五。设备原理：
蒸汽发生器是一种热交换设备，它将一回路中水的热量传给二回路中的水，使其变为蒸汽用于汽轮机做功。由于一回路中的水流经堆芯而带有放射性，所以蒸汽发生器与一回路的压力容器以及管道构成防止放射性泄漏的屏障。在压水堆核电厂正常运行时，二回路中的水和蒸汽不应受到一回路水的污染，不具有放射性。压水堆核电厂的蒸汽发生器有两种类型，一种是直流式蒸汽发生器，另一种是带汽水分离器的饱和蒸汽发生器。大多数核电厂采用带汽水分离器的饱和蒸汽发生器，下面重点介绍此种蒸汽发生器的结构形式。大多数饱和蒸汽发生器是带内置汽水分离器的立式倒“U”形管自然循环的结构形式。由反应堆流出的冷却剂从蒸汽发生器下封头的进I：Zl接管进入一回路水室，经过倒“U”形管，将热量传给壳侧的二次侧水，然后由下封头出口水室和接管流向冷却剂循环泵的吸人口。在蒸汽发生器的壳侧，二回路给水由上简体处的给水接管进入环形管，经下简体的环形通道下降到底部，然后在倒“U”形管束的管外空间上升，被加热并蒸发，部分水变为蒸汽。这种汽水混合物先进入第一、二两级汽水分离器进行粗分离，继而进入第三级汽水分离器进一步进行细分离。经过三级汽水分离后，蒸汽的干度大大提高。具有一定干度的饱和蒸汽汇集在蒸汽发生器顶部，经二回路主蒸汽管通往汽轮机。根据核电厂饱和蒸汽汽轮机的运行要求，蒸汽发生器出IZl的饱和蒸汽干度一般应不小于99．75％，汽轮机入口处的蒸汽干度约为99．5％。
◇洗涤熨烫行业，食品机械行业，生物化工行业，医院、学校、纺织厂、服装厂、服装超市、制衣厂、干洗店、饭店、酒店、馍店、宾馆、食堂、餐厅、食品厂
七、结构特点：
1、纯蒸汽发生器由两个并联的柱体组成：
◇双壳无缝管卫生洁净型交换器。
◇除污染柱体。
◇设备全部用AISI 316L不锈钢制造，柱体和交换器工作表面经过标准程序的酸洗钝化处理。
◇采用制药级聚四氟乙烯（Toflon）材质的垫圈。
◇所有部件都安装在坚固的碳钢支架上，并且能方便的拆卸与组装。
◇矿棉保温，表面覆盖AISI304不锈钢缎面抛光保护层。
八、发展趋势：
①进一步提高锅炉和电站热效率；
②降低锅炉和电站的单位功率的设备造价；
③提高锅炉机组的运行灵活性和自动化水平；
④发展更多锅炉品种以适应不同的燃料；
⑤提高锅炉机组及其辅助设备的运行可靠性；
⑥减少对环境的污染。
1. 系统设备享有一年免费质保，质保日期从产品验收合格之日算起，消耗性滤材则不在此列。
2. 凡在质保期内出现设备质量问题（误操作或不可预见因素引起除外），供方无偿进行维修，并负责更换损坏件。
3. 质保期满后，仅收取一定的材料费和适当的技术服务费。
4. 若系统运行出现故障，不能自行解决或不能通过电话解决时，我司技术维修人员在接到需方书面通知故障情况后，24小时内做出解决方案（包括暂行措施）和进度表并将向双方主管领导汇报。
5. 在设备交付后，我司会有工程师到回访，了解设备的运行情况，并及时提供技术服务。我们欢迎用户对任何技术问题的询问，我们将及时作出答复。
①用户应提供原水化验的详细资料，以便我公司据以进行相关选型及排列计算。
②用户应说明产水的水质要求，用途，产水量。
③我公司备有多种型号的压力容器，膜，配件等，若用户特别说明，将尽力满足要求。
④我公司对设计、销售的设备提供安装调试及对用户操作运行人员的培训。
⑤我公司对用户实行设备一年保修，终身服务的原则，均建立档案，进行跟踪服务，确保质量水平。
若上述设备未能满足您要求，请九游会老哥，我们将依据您实际情况制定详细的工程方案，实现低成本、高效率、科学化的工艺组合，使产水达到你的理想要求。
