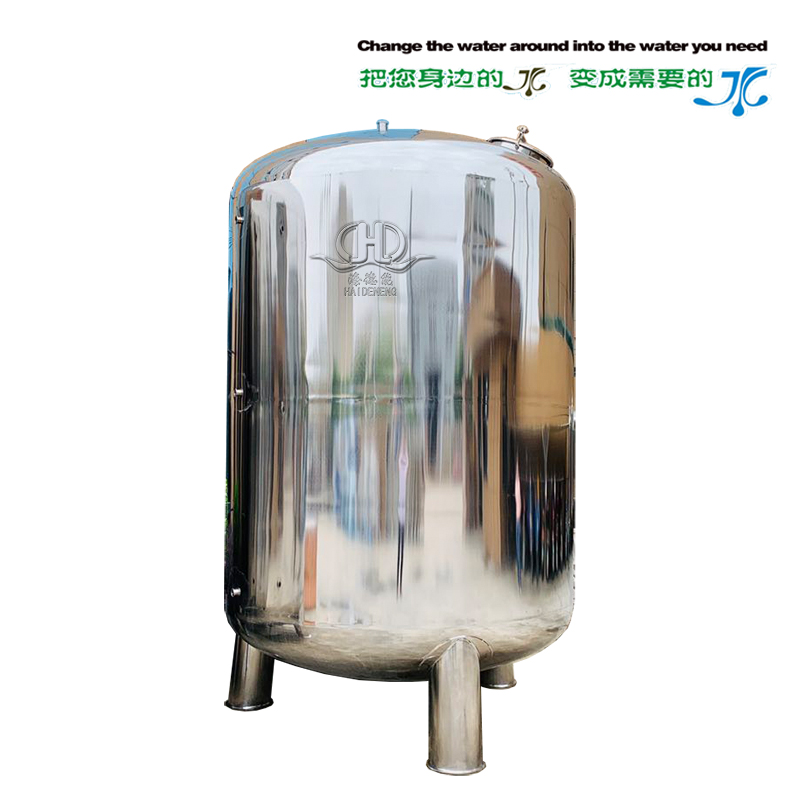

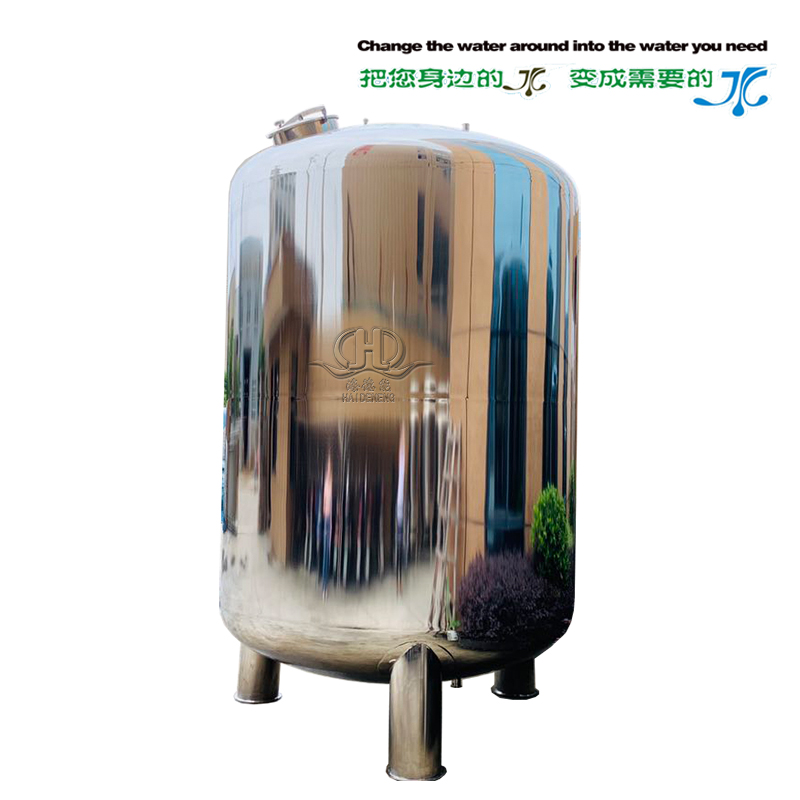

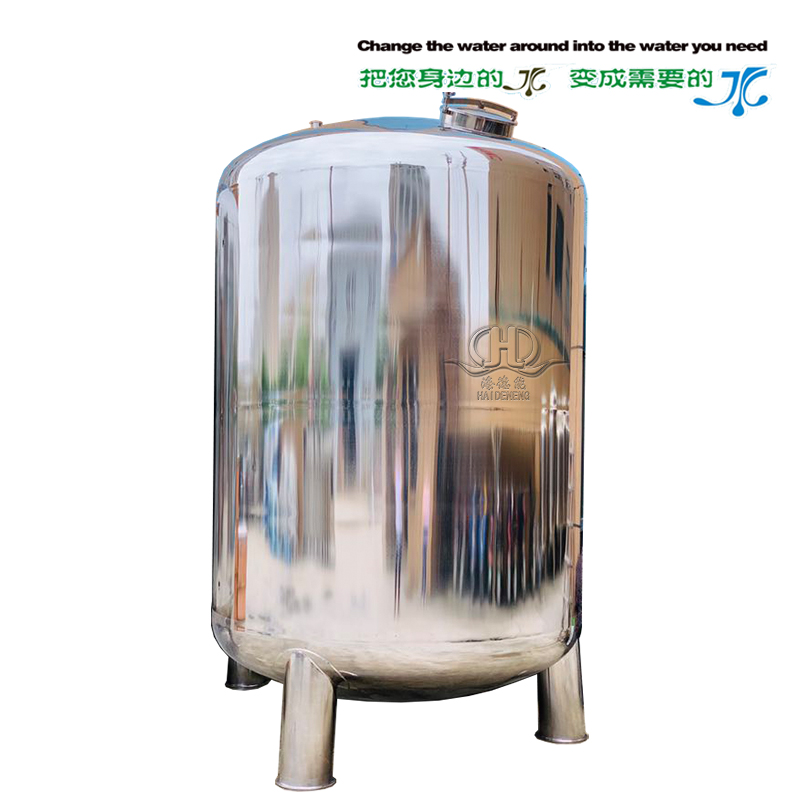

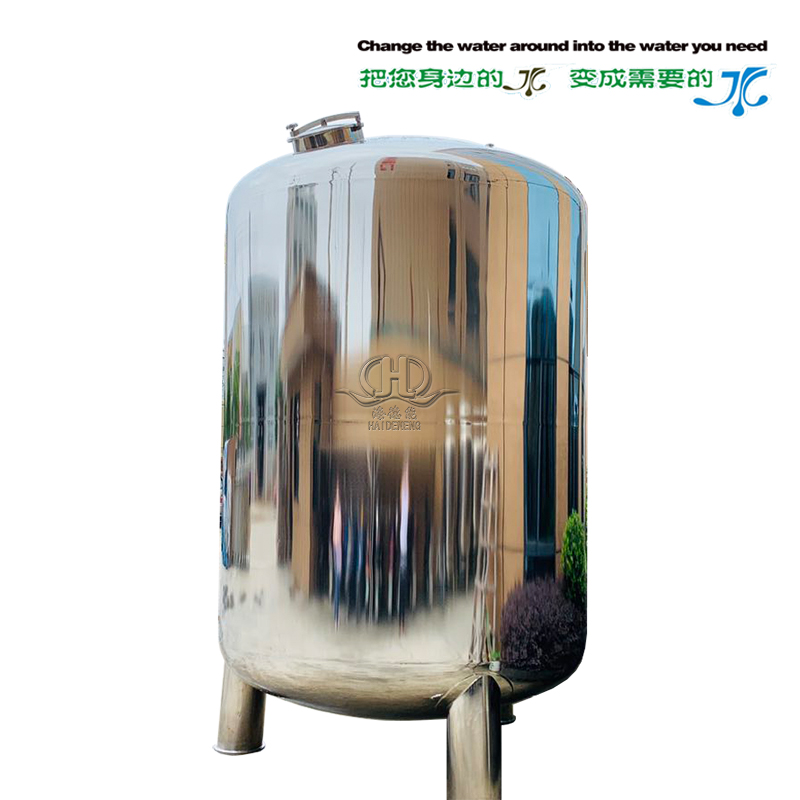

一．设备名称：无菌水箱（无菌罐）
二．规格型号：HDN-10000型
三．设备品牌：温州九游会老哥－WZHDN
四．产品各功能描述：
1、无菌罐系统是无菌生产线中的关键设备之一，是接收经过超高温杀菌的物料的缓冲罐和贮存罐。近年来国外先进的无菌罐系统不断被进口，刺激着我国国内企业对此类设备的开发生产。近两年来在上海、浙江、广东等地有小型的无菌罐生产，对我国无菌包装技术的发展起到了良好的促进作用。但国产的此类设备普遍存在无菌时间短，无菌化性能不稳定，自动化程度不高、产量低等问题。作者根据长期研发实践，借鉴国外同类先进设备的原理，拟就此设备的无菌化在理论上作以深入探讨，以便有利于国产化。
2、本系列容器具有加热和保温功能，按GB150-89<<钢制压力容器技术条件>>进行设计、制造、试压和验收。
3、容积有100L-10000L等规格，也可根据客户实际需要进行设计、加工。
4、容器保温材料采用耐高温、抗老化整体珍珠棉保温。
5、接口为国际标准快装卡盘式, 内胆为用进口316L或304内, 表面镜面抛光Ra≤0.28 m, 外表面抛亚光、镜 面、喷砂或冷轧原色亚光。
6、罐体有液位计、空气呼吸口、温度计、进出液口、循环泵接口、人孔、CIP清洗球、视镜、视灯。
7、此系统是作为接收无菌物料的缓冲罐和贮罐，它主要由罐体、阀组和控制三部分组成。
8、罐体材质为SUS304不锈钢，结构为夹套式。罐体的最大工作压力为0．3MPa，同时也可以耐真空。罐体支腿高度可调节。罐内顶部装有旋转清洁球，可切换接人CIP，对罐体进行清洗。夹套上部有布水器，以利于灭菌后罐体冷却。
五。安全性能：
1、无菌罐单元通过恒压和温度控制来保证较高级别的生产安全。在无菌罐的外部设备上加装蒸汽 的隔离控制是无菌罐的标准之一。因此一个连续的无菌生产环境达到了。
2、目前，随着我国经济的发展和人民生活水平的提高，各种饮用水，饮料、乳品的消费日益增大，自然对食品包装提出更高要求：保质期长，口味不变。于是各种无菌饮用水，饮料、无菌奶、无菌食品等无菌产品不断涌现，且市场前景看好。这使得许多食品企业积极引进国外发达的无菌生产线。但为了节省外汇，都尽量引进先进的设备和国内没有的设备，如果能自行开发制造，就不必进口。我们开发研制无菌罐系统正是出于这一目的。本系统是我们课题组结合瑞典利乐、日本精研舍的设备优化设计而成的。
1、作为一个无菌罐单元,一个无菌罐连接了超高温设备和包装设备。无菌罐的无菌时间大于生产时间，不仅保证了连续生产的产品质量，而且避免了由于生产停止或包装线超负荷而发生的产品再次加热。另外一个优点是，无菌产品的灭菌中间储罐保证了即使在CIP时后续生产也可以进行。
2、由产品的量来决定，罐的大小可以是从0.5—20吨。
3、无菌罐单元可以独立灭菌,并可以灵活连接到一条或多条生产线或包装线，所以不同的产品可以被同时灌装而不需人工混合。
1. 罐体和阀组的蒸汽灭菌：
所有与无菌产品接触的罐体和管路都应用蒸汽灭菌，蒸汽温度为140℃，压力为0．27MPa，通过两个25μm蒸汽级过滤器。当罐体温度升高到115℃，罐内温度为140℃，灭菌才能开始，持续2400s。
2. 罐体和阀组的冷却：
罐体经过蒸汽灭菌后，冷却水自动在夹套中由喷淋管喷出，罐体温度随之下降，同时罐内压力下降。为防止压力下降太快，罐底的压力传感器打开电磁阀、调节阀，向罐内通人无菌空气，维持罐体的压力平衡。冷却时间为900s。
3. 灌装：
在灌装及排放物料的过程中，除油无菌空气经过两个0．22μm机的空气过滤器及压力调节阀进入罐体上部，使罐体底部的压力始终保持恒定，从而保证给灌装机稳定供料。同时与物料管及无菌阀相连的蒸汽管路中通有0．1 MPa的蒸汽，形成一道无菌屏障，保证灌装过程的无菌。
4. CIP清洗：
CIP清洗管路设有两路：停止生产后，操作人员发出清洗命令，管路接人CIP清洗液，一路通过管内顶部的旋转清洗球，对罐体及管路进行清洗；另一路通过几个有机连接的无菌阀对灌装机及管路进行清洗。由于罐体及管路的内壁均光洁度很高，且无死角，细菌无法停留，从而也保证管路的无菌。首先通过浓度为1％，温度为70℃的碱液，冲刷罐内壁5min；接着罐体接人冷水冲洗10min。如果罐体内壁结有水垢，则需用1％的酸液清洗20min，再用清水清洗后排出所有
1. 系统设备享有一年免费质保，质保日期从产品验收合格之日算起，消耗性滤材则不在此列。
2. 凡在质保期内出现设备质量问题（误操作或不可预见因素引起除外），供方无偿进行维修，并负责更换损坏件。
3. 质保期满后，仅收取一定的材料费和适当的技术服务费。
4. 若系统运行出现故障，不能自行解决或不能通过电话解决时，我司技术维修人员在接到需方书面通知故障情况后，24小时内做出解决方案（包括暂行措施）和进度表并将向双方主管领导汇报。
5. 在设备交付后，我司会有工程师到回访，了解设备的运行情况，并及时提供技术服务。我们欢迎用户对任何技术问题的询问，我们将及时作出答复。
①用户应提供原水化验的详细资料，以便我公司据以进行相关选型及排列计算。
②用户应说明产水的水质要求，用途，产水量。
③我公司备有多种型号的压力容器，膜，配件等，若用户特别说明，将尽力满足要求。
④我公司对设计、销售的设备提供安装调试及对用户操作运行人员的培训。
⑤我公司对用户实行设备一年保修，终身服务的原则，均建立档案，进行跟踪服务，确保质量水平。
若上述设备未能满足您要求，请九游会老哥，我们将依据您实际情况制定详细的工程方案，实现低成本、高效率、科学化的工艺组合，使产水达到你的理想要求。
