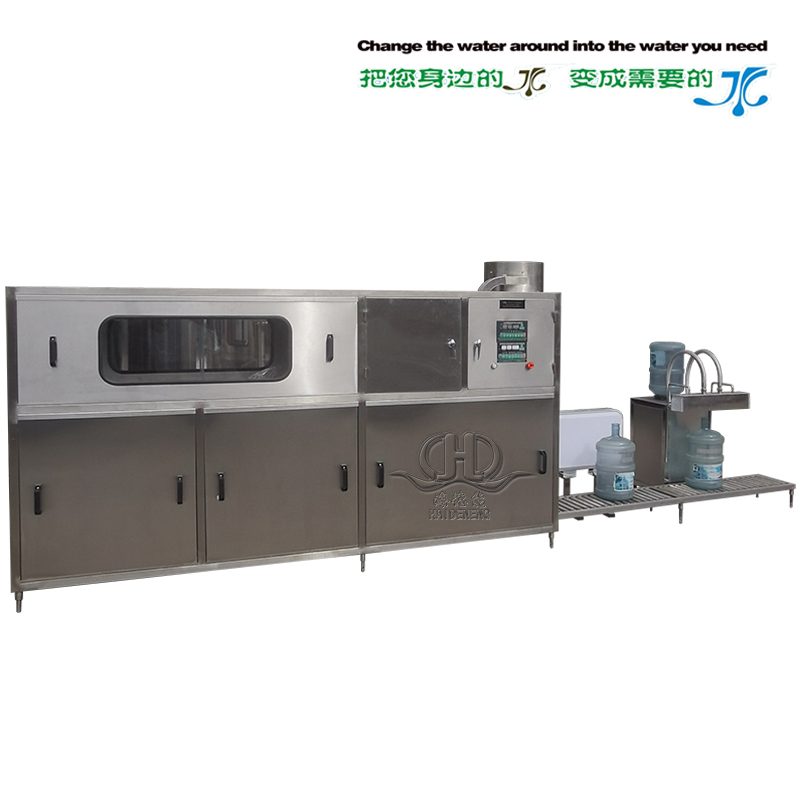

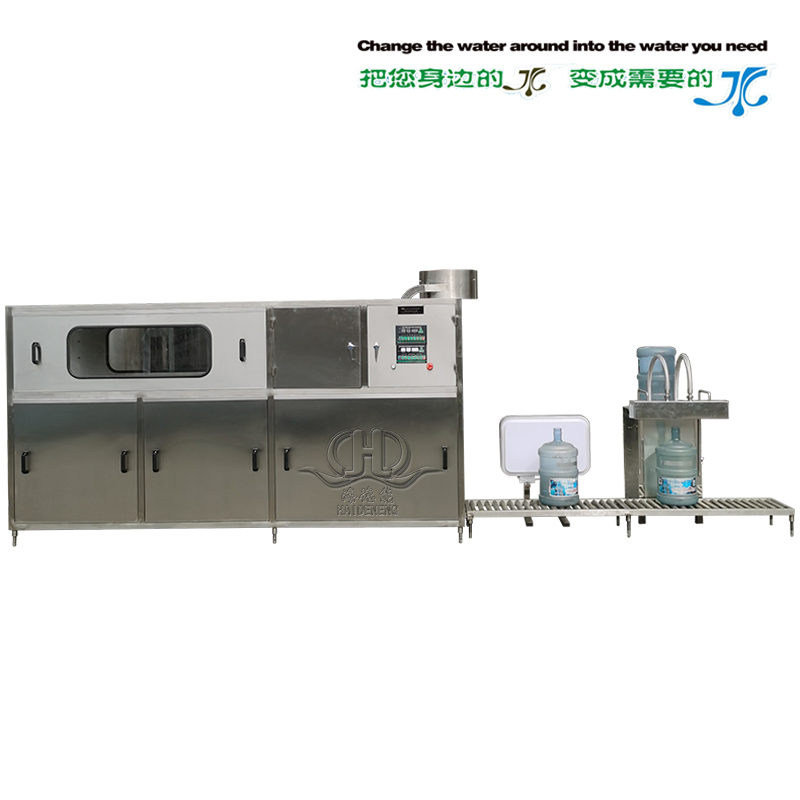

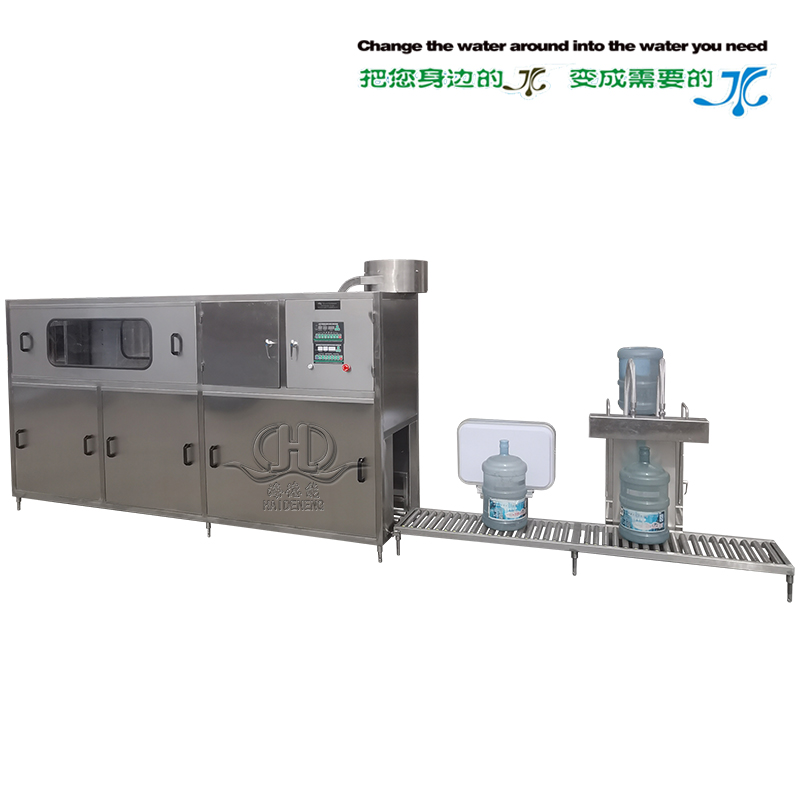

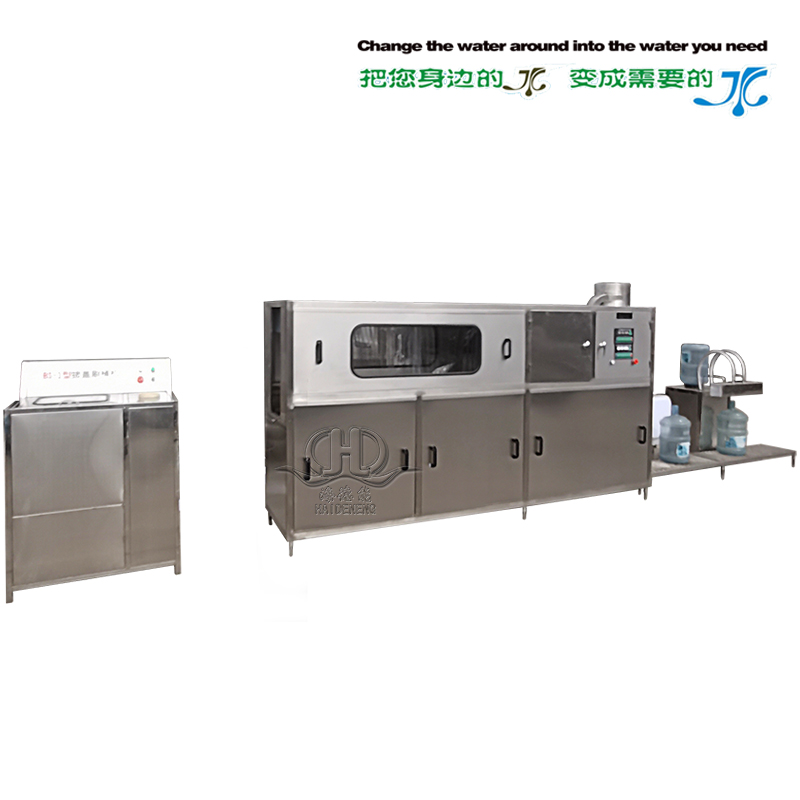

一．设备名称：全自动桶装矿泉水灌装机生产线
二．规格型号：HDN-150桶5加仑
三．设备品牌：温州九游会老哥－WZHDN
四．产品描述：
微电脑自动洗灌装机是全自动灌装纯净水的专用设备，也可用于蒸馏水、矿泉水和其它无菌液体的灌装。该设备集洗瓶、灌装、套盖、压盖和成品送出为一体流水线作业，有效地防止纯净水在灌装过程中可能发生的二次污染。该设备采用380V(220V)50HZ交流电，控制系统采用先进的可编控制系统和气动控制系统编程固化方式，选用高量度数码显示器，操作人员可以根据显示器进行操作。性能可靠、操作方便、维护简单。
五、工作原理：
本机采用程序全自动控制、其工作过程如下：
1、 洗瓶:
工位放瓶工位，第二工位采用二氧化氯（CLO2溶液）洗涤消毒，第三工位为纯水冲洗工位，第四工位为沥干工位。
2、 灌装：
洗干净的瓶，通过洗瓶传动机构的输送、落在推瓶架上，推瓶气缸动做把空瓶推到灌装位置，开始灌装，灌装时间由用根据需要进行调节。
3、 套盖和压盖：
当灌装结束后，靠下一个灌装瓶将已灌满的瓶子送至理盖机构套盖，套好盖的瓶子推至压盖机构、压盖气缸将瓶盖压紧。至此，一个洗灌周期完成。
六、结构特征：
本机共分为:洗瓶、灌装、电器控制和气动控制四大部分。
1、 洗瓶部分:
(1) 洗瓶传动机构;
(2) 瓶托;
(3) 药水洗瓶水泵;
(4) 药水箱;
(5) 纯水洗瓶水泵;
(6) 传动链。
2、 灌装部分:
(1) 灌装气缸;
(2) 灌装阀;
(3) 理盖电机及套盖装置;(4)压盖气缸及压盖装置。
3、 电器部分:
由微电脑编程器和电控箱组成。
4、 气动部分:
由气缸、气动电磁阀和气动电控箱组成。
七、技术特点：
◇ 整机集冲洗、灌装、封盖功能于一体；
◇ 整机采用优质不锈钢，耐腐蚀，易清洗。碱液冲洗，消毒液冲洗，纯净水冲洗保证清洗效果；
◇ 主要电气原件采用SIEMES、Mitsubishi产品；
◇ 气路原件大多采用进口产品；
◇ 洗桶用内、外喷嘴均采用美国喷雾公司技术制作；
◇ 该机结构紧凑，工作效率高且稳定可靠，自动化程度高。
八、生产流程：
空桶由输送带稳定的输入拔盖机。拔盖机用来拔掉盖子，盖子经过清洗和消毒以后可以再利用。随后桶进入外刷桶机进行全方位的刷洗。经过全面的外部清洗以后，瓶子进入冲洗，灌装，压盖机组，由水处理系统提供纯净水用于桶的冲洗和灌装。压盖完成以后，瓶装水通过输送带进入热收缩机。在热收缩机内完成瓶盖收缩膜包装。整个生产过程由PLC控制自动运行。控制面板可以很直观的监测到设备每个部分的工作状态，易于操作。
1. 系统设备享有一年免费质保，质保日期从产品验收合格之日算起，消耗性滤材则不在此列。
2. 凡在质保期内出现设备质量问题（误操作或不可预见因素引起除外），供方无偿进行维修，并负责更换损坏件。
3. 质保期满后，仅收取一定的材料费和适当的技术服务费。
4. 若系统运行出现故障，不能自行解决或不能通过电话解决时，我司技术维修人员在接到需方书面通知故障情况后，24小时内做出解决方案（包括暂行措施）和进度表并将向双方主管领导汇报。
5. 在设备交付后，我司会有工程师到回访，了解设备的运行情况，并及时提供技术服务。我们欢迎用户对任何技术问题的询问，我们将及时作出答复。
①用户应提供原水化验的详细资料，以便我公司据以进行相关选型及排列计算。
②用户应说明产水的水质要求，用途，产水量。
③我公司备有多种型号的压力容器，膜，配件等，若用户特别说明，将尽力满足要求。
④我公司对设计、销售的设备提供安装调试及对用户操作运行人员的培训。
⑤我公司对用户实行设备一年保修，终身服务的原则，均建立档案，进行跟踪服务，确保质量水平。
若上述设备未能满足您要求，请九游会老哥，我们将依据您实际情况制定详细的工程方案，实现低成本、高效率、科学化的工艺组合，使产水达到你的理想要求。
